Získejte náskok před konkurencí s nejnovější technologií Revit BIM v balíčku s tradičním AutoCADem.
Společnost Autodesk vydává v průběhu roku aktualizační soubory k produktu Autodesk Revit Architectrure. Aktualizace produktu řeší problémy, které se objevily při práci uživatelů. A jsou tedy zpětnou vazbou opravující chyby a nestandardní chování Autodesk Revit Architecture.
Aktualizace Update 1 není úplnou instalací, namísto toho je použita technologie aktualizace Service Pack, která je podobná jako u produktů založených na platformě AutoCAD.
Aktualizace si můžete stáhnout ze stránek společnosti Autodesk pomocí níže uvedeného odkazu:
Stažení aktualizace Autodesk Revit Architecture.
Knihovny českých rodin (families) od společnosti Autodesk získáte zde.
Verze Autodesk Revit Architecture 2009 přinesla poměrně zásadní změnu pro zákazníky z české a slovenské republiky v podobě nativního českého prostředí. S lokalizací českého prostředí byly lokalizovány i Revit Families ovšem pouze jazykově. Pokud tedy používáte Revit Architecture a nemáte vytvořenou vlastní šablonu, nebo nedisponujete šablonou, která byla součástí českého prostředí minulých verzí, musíte získané rodiny upravovat. Proto přicházíme s celkem 130 novými families upravených podle zvyklostí v našich zemích. Celý balík obsahuje česká okna, dveře, kancelářský, kuchyňský nábytek, koupelnové vybavení a další prvky s jejichž pomocí dotáhnete svůj projekt od koncepční skici až po finální rendery. Jednotlivé families jsou vytvořeny tak, že obsahují reprezentace pro různé typy detailů (hrubý, střední, jemný) a to ve 2D i 3D provedení.
|
|
|
|

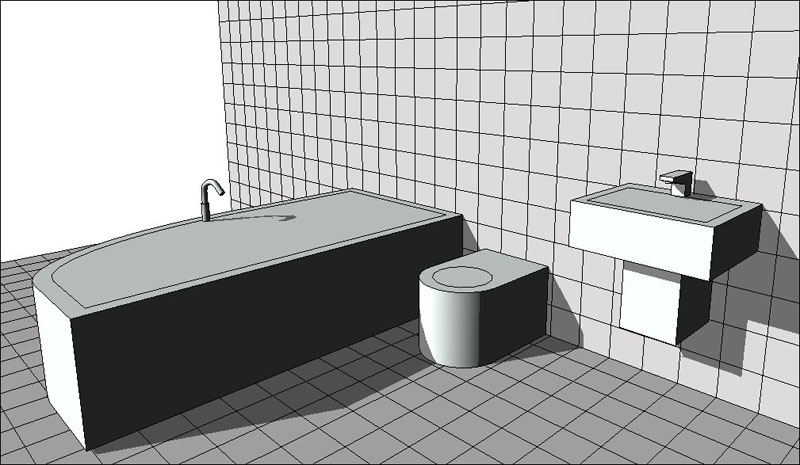

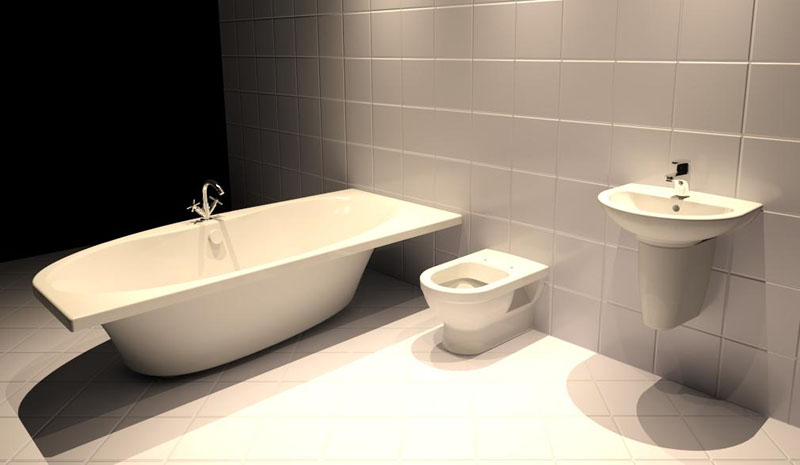

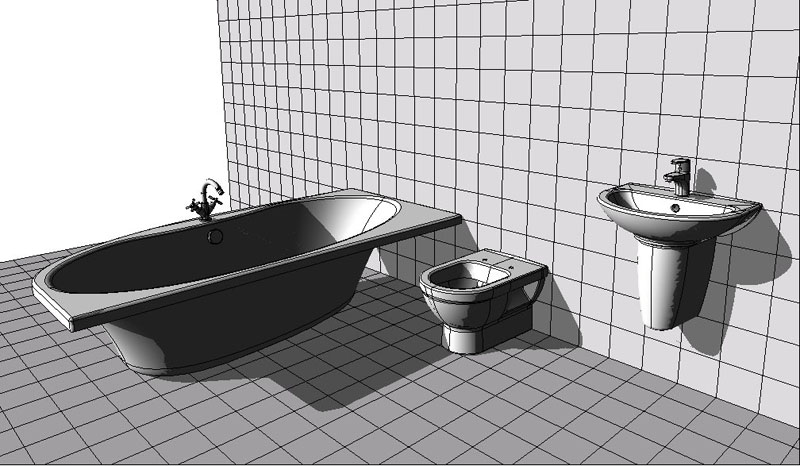

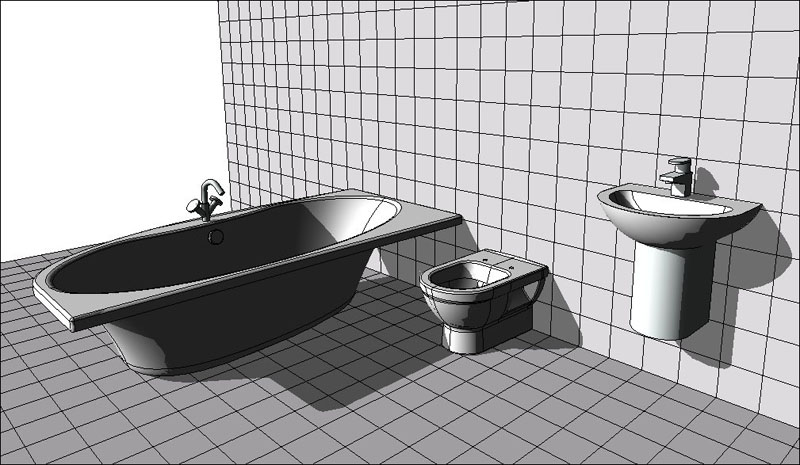

| hrubý detail | střední detail | jemný detail | vizualizace |
Jednoduše tak můžete pracovat s hrubými modely, což značně urychlí vaši práci a až ve finále přepnout na jemné zobrazení a spustit render. Možnosti nastavení renderu, materiálů a světel jsou ve verzi 2009 natolik propracované, že výstup který získáte je srovnatelný s profesionálními renderovacími programy. Když mluvíme o materiálech, zde narazíte na drobnou pozitivní změnu v jejich přiřazování. Revit families jsou nastaveny tak, aby parametr "Materiál" odpovídal příslušné podkategorii a tím pádem abyste mohli měnit materiálové parametry naráz. Určitě se ale nemusíte obávat, že se budete muset naučit nový způsob práce. Původní parametry Materiálů, jak je znáte z předchozích verzí, jsou zachovány. Více si o přiřazení materiálů můžete přečíst v článku, který naleznete níže.
Balík families a šablona je volně ke stažení zde.
Materiály byly v předchozích verzích Revitu Architecture přidělovány různými způsoby. Někde bylo využíváno parametru materiál jako parametru typu či prvku, někde bylo možno nastavit materiál pomocí stylů objektů. Právě druhá varianta byla vybrána jako vhodnější při přípravě nových Revit families určených pro český a slovenský trh. V čem spočívá výhoda přidělování materiálů tímto způsobem? Představte si, že zpracováváte vybavení kanceláří a potřebujete, aby všechen nábytek, nebo jeho konkrétní části, byly ze stejného materiálu. Pomocí stylů objektů jednoduše nadefinujete, které části mají mít shodný materiál a tím si velice urychlíte práci. Nejlepší je ukázat toto na příkladu přidělení materiálu stolové desce sestavy, kterou vidíte na obrázku. Nábytek má zpočátku nastavený materiál na všech částech stejný, ale díky tomu, že každá ze stolových desek spadá do stejně kategorie "Nábytek – kancelář- stolová deska" je možné jednoduchým způsobem změnit materiál u všech naráz. Jak postupovat je naznačeno na následujících obrázcích.
|
|
|
|

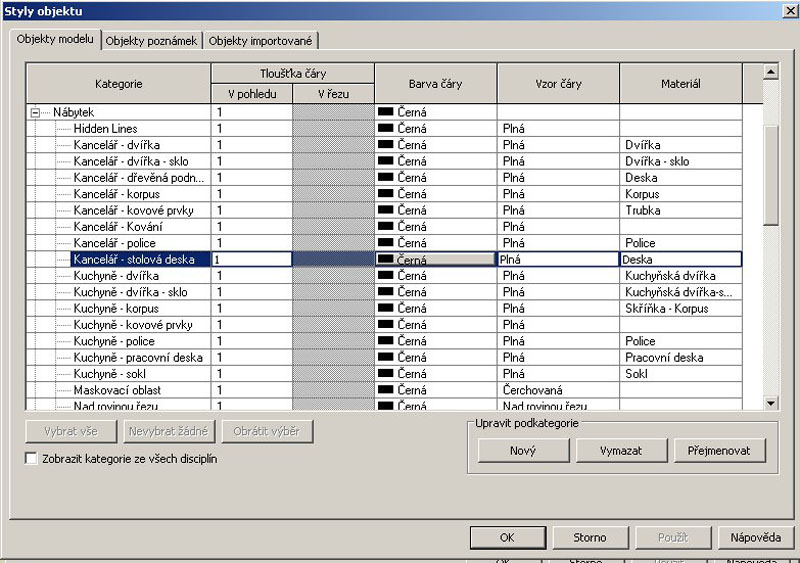

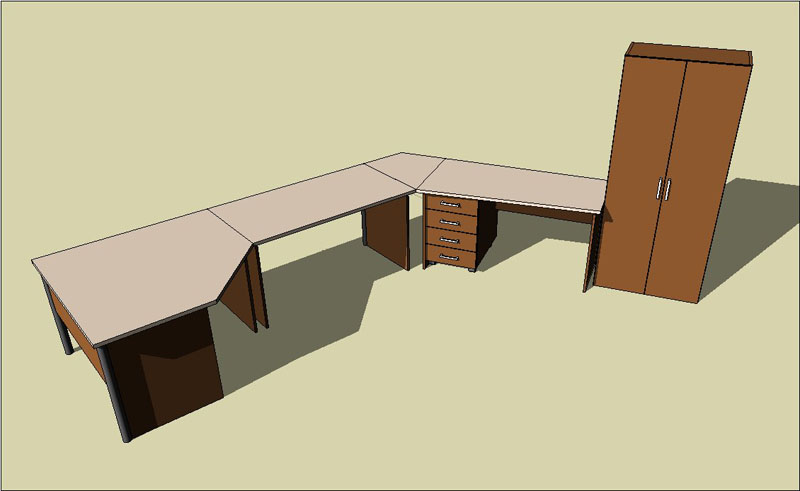

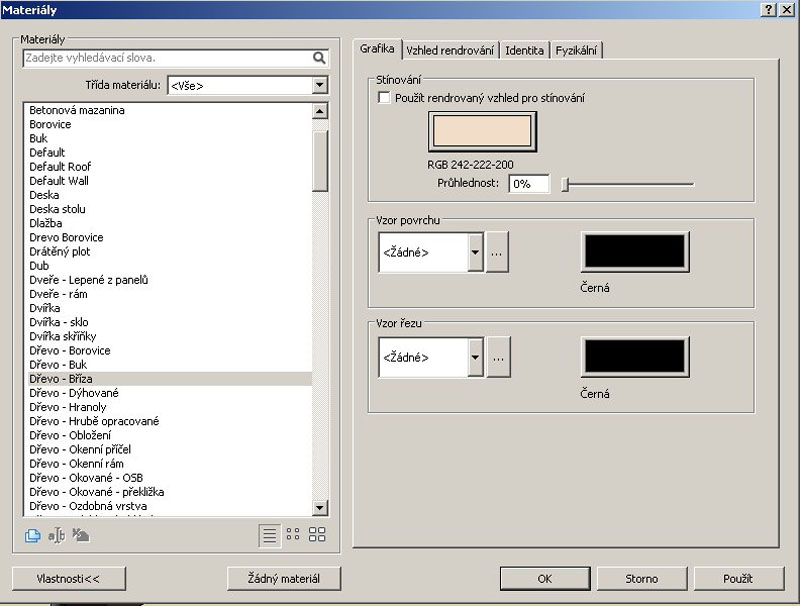

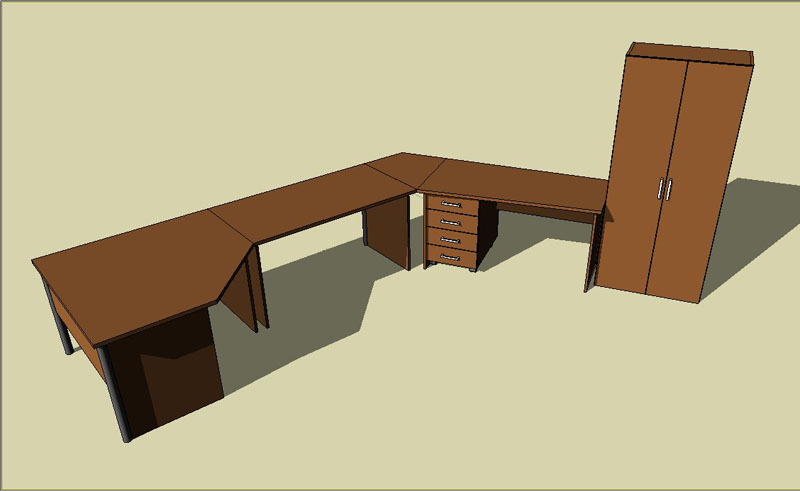

| Původní nastavení materiálu nábytku | Nastavení stylů objektů | Změna materiálu z „Deska“ na Dřevo - Bříza | Změněný materiál desek u všech použitých stolů |
Samozřejmě že takovéto možnosti nevyužijete vždy a tak je v každé z rodin nadefinován parametr "Materiál" jak jste zvyklí z předchozích verzí. Stačí pouze změnit hodnotu Materiálu z "Dle kategorie" na příslušný typ, který si vyberete z nabídky.
U přibližně poloviny nových Revit families se setkáte s tím, že se nejedná o prvek Revitu Architecture, ale o prvek naimportovaný přes konverzní formát SAT. Mapování materiálů na tyto prvky probíhají podobně jako změna materiálů přes styly objektů. Změnu pouze provádíte o kartu dále, místo v kartě "Styly objektů – Modelové kategorie" přiřazujete materiál v kartě "Styly objektů – Objekty importované". Každá z naimportovaných families má unikátní jméno podle kterého jasně poznáte, o jaký interiérový prvek se jedná.
O způsobu, jak nejvhodněji pracovat s materiály, nastavením světel a renderingu, se dozvíte více z článků pana architekta Baldy na stránkách Autodeskclubu a to konkrétně:
Revit Architecture 2009 – Nastavení vlastní kvality renderu
Revit Architecture 2009 – Render 1
Nastavení realistického světla v Revit Architecture 2009
Tvorba realistického světla v Revit Architecture 2009
Tento pracovní sešit obsahuje cvičení, která praktickým způsobem objasňují práci s programem Revit Architecture.
Učebnice je vytvořena pro verzi 2008, lze ji však velmi dobře využít i s verzí 2009.
Cvičení pokrývají základní principy programu Revit Architecture a pojetí informačního modelu budovy (BIM). Důraz je kladen více na pracovní postup než na samotné nástroje. Další informace jako referenční příručku naleznete v on-line Nápovědě k programu, která je od verze 2009 plně přeložena do češtiny.
Náročnost cvičení v kapitolách postupně stoupá, proto je vhodné procházet cvičení popořadě. Ke každému cvičení je k dispozici odpovídající soubor aplikace Revit Architecture a každé cvičení lze dokončit nezávisle na jiných cvičeních. Soubory představující koncový bod každého cvičení jsou k dispozici ve složce Dokončené spolu se zbytkem datových sad. Lze je použít ke kontrole vaší práce. Protože každé cvičení funguje samostatně, můžete si je projít jakkoli, jak uznáte za vhodné. Soubory ke stažení k jednotlivým lekcím obsahují výklad s názorným postupem, počáteční a dokončené soubory.
